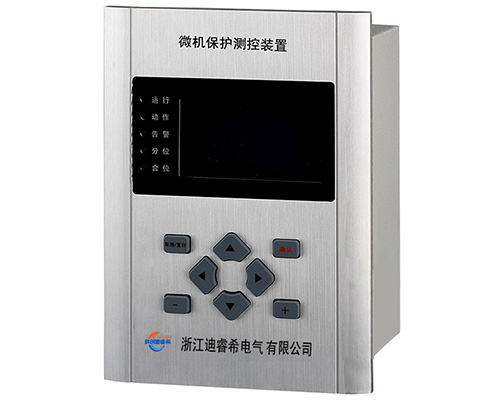

DRX-1000系列微机综合保护测控装置适用于10KV及以下电压等级的各种场合，采用了完全汉化的显示技术，人机界面友好。产品采用防水、防尘、抗振动设计，适合安装于开关柜等环境条件较为恶劣的现场运行。机箱面板采用先进的工业美学设计，使用方便，倍感亲切。

        DRX-1000系列产品主要适用于10KV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站

自动化完整解决方案。

产品特点

 ●    高可靠性设计

本产品全部采用工业级元器件，所有与外界的连接都做了充分的电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。全金属封闭机箱，具有良好的抗干扰性能。

 ●    操作灵活性

全汉字液晶显示和硅胶按键操作，菜单界面友好，具有易操作的特点。保护装置的保护投退、定值整定、数据查询、开入检测、开发试验等都可在保护装置的面板上直接操作，大大提高了操作的方便性。

 ●    操作安全性

保护装置的数据改动及继电器的开出都需要输入密码，提高了操作的安全性。

 ●    强大的保护功能

通过逻辑元件的组合，同一台装置可设计成为实现不同保护功能的综合保护装置。

 ●     高精度的测量和计量

保护CT和测量CT分开输入，保证了测量精度和高可靠性要求。采用频率跟踪技术，实时的检测系统的频率变化，实时的调整数据的采样时间间隔，能保证在基频偏离工频50Hz很大的情况下准确的计算出当时系统的基频分量，谐波分量和零序分量。

 ●     完整的自检功能

完整的异常记录、事件记录，操作记录，所有的信息掉电保持。

 ●     采用高端32位DSP嵌入式处理器硬件平台，保证保护的稳定性和运算速度

 ●     参数设定密码锁定，参数设置断电永久保存，具备参数恢复系统原始设置功能

 ●     开关量输入及输出均采用光电隔离，实现实时的遥信、遥控和报警等功能

 ●     完善的软硬件看门狗，电源、通讯、开关量、变送输出之间相互光电隔离，可避免某模块故障造成系统瘫痪等故障的发生

 ●     采用交直流两用电源，具备高低压隔离、温度及过流保护、可持续短路保护，自恢复、低纹波噪声、带EMI滤波、高效率、功率大、可靠性高等特点

 ●     采用标准的通讯接口和面向用户开放的通信协议，保证通讯的实时性，是设备从传统到智能化的重要工具

 ●     结构紧凑，全金属封闭机箱，具有良好的抗干扰性能，防水、防潮、防尘性能优良，可适应比较恶劣的运行环境

产品功能

 ●     显示功能

    ■  LCD点阵式液晶显示

    ■  5LED表明五种典型运行状态

    ■  切换、循环显示全电量参数

    ■  逻辑功能

    ■  在线或远程编程设置全参数

    ■  参数密码锁定、断电保存

    ■   恢复出厂设置

 ●     通讯功能

    ■  通讯接口：RS485接口

    ■  通讯协议：MODBUS-RTU

    ■  通讯接线方式：两线制，屏蔽双绞线

    ■  通讯工作方式：半双工

    ■  通讯波特率：4800 / 9600 / 19200 bps

 ●     测量功能

    ■  三相相电压

    ■  三相相电流

    ■  三相有功功率、系统有功功率

    ■  三相无功功率、系统无功功率

    ■  三相视在功率、系统视在功率

    ■  三相功率因数、系统功率因数

    ■  系统频率
