产品概述
配电监测管理系统是我公司响应国家提出的“优化产业结构，推进节能减排”的号召，基于先进的现场总线方式实现电力系统信息交换和管理的先进理念而开发完成的。系统集保护、测量、控制、信号采集、故障录波、谐波分析、用电管理、电能质量分析、负荷控制和运行管理为一体，通过通讯网络、计算机和专业的电力监控软件使用户的电力系统透明化，是一套提高电力系统安全性、可靠性和管理水平的智能化系统。
该系统适用于各行业用户端供配电监控和运行管理，通过对用户配电网络和电气设备的不间断保护和监控，提高供电可靠性和供配电系统的自动化水平，来实现可靠、安全、先进、高效的供配电系统。
应用领域
l 中压系统
l 低压系统
l 变配电系统
l 无人值守及运维
产品特点
l 分布式实时/历史数据库：软件内嵌实时和历史数据库，具备分布式的数据源管理模式。
l 灵活的系统架构：系统采用B/S架构，可根据客户规模和现场情况，选择使用安庭公有云服务或为客户定制建立私有云的灵活方式。同时，系统软件可以根据用户需求自由配置。
l 平台用户管理：软件提供完善的安全保护机制，用户管理具备多个级别，有效避免误操作。
l 多元化插件配置功能：可以实现动画播放、基于GIS地图的数据展示及操作、视频监控及处理等功能。
l 多种数据采集接口：支持串口、网口、GPRS、CDMA及GSM等数据通讯接口，可兼容市面上大部分通讯设备，并具备相应的接口驱动。
l 丰富的电力行业规约：系统支持CDT规约，DNP3.0规约，IEC870-5-101/102/103/104规约，SC1801规约，Modbus/Jbus（RTU/ASCII/TCP）规约，多功能电度表规约、CANBus规约、LonWorks规约等多种电力常用规约。
l 报警及SOE时间管理功能：系统支持对电力采集监测的电信号的报警处理，支持遥测量的越限处理，及遥信量的变位处理等，并支持SOE。
l WEB网络发布功能：具备独立的Web发布功能，Web通讯的负载均衡使系统具备高容量的数据吞吐能力和良好的健壮性,保证多个Web客户端的并发访问。
l 系统接口开放：采用多进程与多线程的设计和开放式体系架构，全面支持DDE、OPC、ODBC/SQL、ActiveX、.NET标准，可以提供实时、历史和报警数据的远程访问接口，提供自定义图形的接口，以OLE、COM/DCOM、动态链接库等多种形式提供外部访问接口。
产品目标
l 实现配电现场自动采集，提高能源及时性和准确性的同时，大大提高能源利用率，节能减排。
l 实时监测及预警，智能分析设备运行工况，定位设备用电异常，发现安全隐患，防患于未然，避免设备故障造成的经济损失。
l 企业单位清清楚楚用电、实实在在节省、明明白白花钱。通过多种直观的统计图表，结合手机微信服务，随时随地掌握配电运行情况，减少系统运行管理和维护成本，节约人工成本。
系统架构
配电监控系统采用分散，分层，分布式结构设计，按间隔单元划分，模块化设计，整个系统分为三层：现场测控层，网络通讯层，系统管理层。

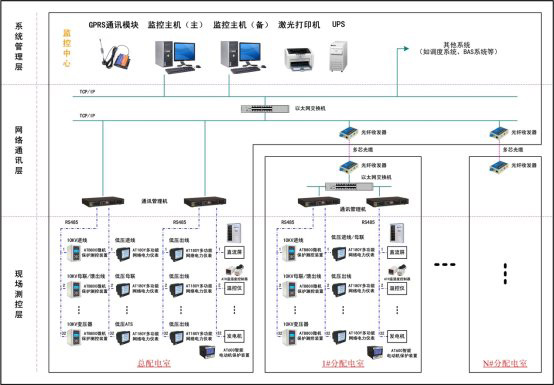

以10kV变配电站监控管理系统为例，如下图体现了由安廷智能配电监测设备及变配电站监控管理软件平台组成的系统架构。
l 现场测控层
现场测控层设备包括：微机综合保护装置、电力参数测量仪表、电能质量监测装置、温控仪表、电动机保护装置等。
所有的现场测控层设备相对独立，按一次设备对应分布式配置，完成保护、控制、监测和通讯等功能，同时具有动态实时显示开关设备工作状态、运行参数、故障信息。现场测控层设备与开关柜融为一体，构成智能化开关柜，经RS485通讯接口接入现场总线。
除上述设备之外，系统还具备与模拟屏、直流屏系统、无线测温系统、柴油发电机和变压器温控仪等第三方设备的通讯接口。
l 网络通讯层
网络通讯层实现现场测控层与系统管理层之间的数据交换，包括通讯管理机、以太网网关，多串口服务器、以太网交换机、光纤收发器、光交换机以及路由用的光缆、通讯电缆等通讯设备和通讯线路，根据每个项目的实际情况，设计相应的网络结构，配置相应的通讯设备。
对于单个变配电室的系统，采用现场总线和以太网的网络组织形式。
对于多个变配电室的系统，采用光纤通讯网络与现场总线，以太网相结合的网络组织形式，其中站站之间采用光纤星型网络或光纤冗余环型网络，站内采用现场总线和以太网的网络。
l 系统管理层
由配电监测软件、监控主备机、打印机、UPS电源、模拟屏、GPRS通讯模块等组成，监控主机采用高性能的计算机，结合配电监测软件实现电力系统的全部监控和管理功能，操作系统基于多进程、多任务中文操作系统。
通过以太网可以实现配电监控系统与DCS系统、楼宇监控系统、消防系统、能源管理系统和供电局调度系统等通讯，实现数据上传。
产品功能
l 基本配电监测功能
配电监测系统采用电力专用的监控软件，该监控软件基于多进程、多任务中文操作系统，用户界面友好、丰富、方便，所有窗口均为中文操作界面；完全开放的面向各种智能监控设备的通讯驱动程序；完全满足楼控系统、上级管理系统、供电局调试中心等系统的数据交换和管理。
n 用户管理
为了使实时系统能够安全稳定运行，整个系统提供可靠的安全保护措施，所有的系统操作员能够根据权限大小赋予某特性，这些特性规定了各个操作员对系统及各种活动的适用范围，如用户名、口令字、操作权限及操作范围等特性，对重要的控制使用双口令密码，对操作员的重要操作给予记录。
n 数据采集与处理
监控系统实时采集电气设备的模拟量(电压、电流、频率、功率、电度、温度、湿度等)和开关量(断路器及隔离开关位置信号、设备运行状态、继电保护及自动装置信号等)。监控系统将采集的数据经处理后上传并保存，为自动化系统的管理提供必要的信息。
n 网络通讯
电力监控系统采用分布、分散式网络组织结构，支持现场总线、以太网通讯、光纤通讯及无线通讯等多种通讯方式。
监控系统具有的网络诊断功能，能在线诊断监控系统网络通讯状态，发生网络故障时，能自动在屏幕上显示故障单元和故障部位。
系统具有良好的开放性，能方便的与其它自动化系统通讯，如楼宇监控系统、消防系统、DCS、ECS、供电局调试系统等，实现自动化系统间的数据共享。
n 人机界面及远程操作

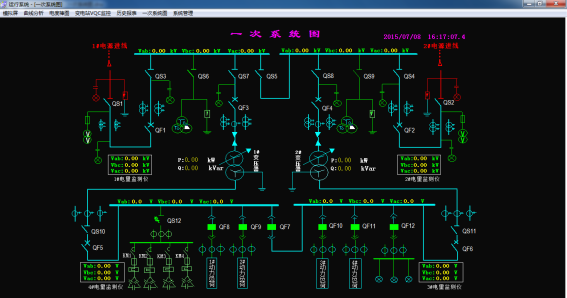

显示整个电力监控系统系统网络图，动态刷新显示电力系统和各主接线图，主接线图上能显示各开关运行状态和在线运行参数等。
根据该项目电力监控的需要，软件设定为可以修改的方式，可以根据需要或实际运行情况，对电力系统图进行修改和组态，系统会根据修改后的情况实时反映运行参数。
操作人员可通过监控主机对受控对象进行远程控制，系统具有严格的密码保护系统和权限等级管理功能，对于每次遥控操作，系统均对操作人、操作时间及操作类型进行记录，自动生成遥控操作记录，并经记录刻盘。
n 历史曲线
系统可以根据用户需求，对遥测数据进行实时记录，记录时间超过现年以上。历史数据通过曲线方式直观地显示，用户可方便查看各种对象的历史数据曲线。
n 事件报警与记录
当出现开关事故变位、遥测越限、保护动作或其它报警信号时，系统发出语音提示，并自动弹出报警画面，显示报警回路名、报警信息、日期和时间。报警需操作人员认可复位。报警信息记录到报警历史数据库。
n 第三方通讯功能
监控系统提供了与直流屏、变压器、发电机组、应急电源、模拟屏、楼宇自控系统或其它自动化系统的通讯功能。
n 强大的扩展功能
监控系统具有网络扩展功能，在不影响原有系统正常运行的基础上方便灵活的扩展系统功能。
l 电能管理功能
电能管理功能是基于电力监控功能，通过建立典型耗能数据模型开发的电力需求侧的管理功能。
电能管理功能模块包括：电费管理、用电量统计与分析、报表管理。
n 电费管理
系统为用户提供了每月的实时电费账单，采用电力公司营销系统电费算法，可让用户实时掌握电费花费。
n 用能排行分析分析报表
系统为用户提供了电能消耗统计和管理功能，可以根据负载类型、回路名称进行用电量的对比，可以通过日、月、年方式进行查看实际用电量的对比值，并可以进行显示，打印，查询。
n 报表管理
系统对遥测量，遥信量等参数进行实时采集，对重要的数据进行统计、分析并存入数据库。具备实时数据和历史数据进行分类查询的功能，并可对数据进行打印输出。
l 电能质量监测功能
n 电压健康分析
电能质量分析功能是基于电力监控系统功能，可以对整个系统范围的电能质量和电能可靠性状况进行持续的监测和数据采集，具有电能质量测量、电能质量标准验证、事件报警等功能。
n 电流平衡分析
通过对三相用电的电流平衡分析，定位单相供电设备布线不合理的位置，避免引起三相用电不平衡。从而减少对变压器效率的影响及设备使用寿命，避免线路老化、设备故障。
n 谐波分析功能
IEC61000-4-30和EN50160标准满足判定报表是依据国际标准验证电能质量水平，并可以通过数字图表或图形快速查看电能质量指数，能够显示谐波柱状图、奇偶次谐波、THD、K系数、波峰因数、相序图和三相对称分量图。
n 波形绘制分析功能
绘制波形记录曲线最多可以达到数秒，能显示电压，电流之间相对的关系。
依据行业标准的电压偏差容忍曲线，标注出电压骤升、骤降、瞬变和其他电压扰动事件，其中包括ITIC(CBEMA)和SEMI。对任一事件，均可以显示一系列相关带时标事件，点击单个事件查看具体信息谐波含量，电压闪变，扰动，频率偏差，不平衡度，功率因数等电能质量问题。
可广泛应用在以下场合：
诊断并隔离引起电能质量问题的设备或生产流程
对当前电能质量的状态和趋势进行预先评估
辨别设备的缺陷，确定配电设备的可靠运行
对电能质量性能进行基准判别，并能比较不同位置，不同厂房及不同生产线的情况
设定判别基准，并对设备升级或系统更改的结果进行验证
