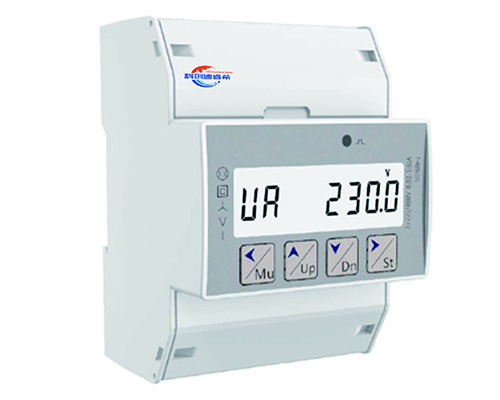

DRX800系列导轨式电测仪表系我公司针对现场柜内安装方式研发的最新一代智能电力仪表，可以实现编程、单三相电量自动化测量、LCD显示、谐波测量、电能计量、开入开出、变送输出、越限告警、数字通讯等功能。产品采用先进的微处理器和数字信号处理技术，集数字化、智能化、网络化于一体，其性能优越、测量精度高、外形美观，且EMC兼容力强，可完全取代传统的模拟和数字仪表，同时可作为电力监控和调度系统、SCADA系统、DCS系统、BAS系统等的终端元件，实现远程数据采集与监控。

      应用领域    l发电厂、电站用电系统

                        l中低压配电自动化

                        l 工业及楼宇自动化

                        l 智能型开关柜

                        l 配电箱及面板控制

                        l 节能减排领域

                        l 分布式能源并离网系统

                        l 能源管理系统

      产品特点

l       先进的高性能CPU，具有强大的数据运算、处理能力，系统具备了运行顺畅、周波采样次数多、通信快速及时、冗余性好等特点

l       可测量电流、电压、频率、功率、功率因数、四象限电能等全电量

l       主界面切换或循环显示全电量参数，另外可图形显示功率方向及负荷比重等内容，直观形象地比较分析能显著提高你的能量使用基准

l       7位分段式液晶显示，屏幕分辨率强、视域广

l       可在线编程设置各种仪表参数和变比，界面友好，操作方便

l       参数设定密码锁定，参数设置断电永久保存，具备参数恢复系统原始设置功能

l       开关量输入及输出均采用光电隔离，实现实时的遥信、遥控和报警等功能

l       电源、通讯、开关量、变送输出之间相互光电隔离，可避免某模块故障造成系统瘫痪等故障的发生

l       高精度实时变送输出，输出电流、电压可灵活设置

l       内部软硬件及结构均按照电磁兼容标准设计，符合相关EMC标准，能够满足相对苛刻的环境需求

l       采用交直流两用电源，具备高低压隔离、温度及过流保护、可持续短路保护，自恢复、低纹波噪声、带EMI滤波、高效率、功率大、可靠性高等特点

l       采用标准的通讯接口和面向用户开放的通信协议，保证通讯的实时性，是设备从传统到智能化的重要工具

l       35mmDIN标准导轨安装，符合DIN EN5002标准，设计紧凑，节省空间，安装、接线简单方便，工程量小

产品功能

l       测量功能

n       三相相电压

n       三相相电流

n       三相有功功率、系统有功功率

n       三相无功功率、系统无功功率

n       三相视在功率、系统视在功率

n       三相功率因数、系统功率因数

n       系统频率

l       统计、计量功能

n       正反向有功、无功电度计量

n       时钟、费率计算功能

n       电参量越限报警

l       输入、输出功能

n       开关量遥控输出

n       电参量越限保护关联开关量输出（如：过/欠/失压、过流、高/低频、低功率因数等）

n       模拟量输出

n       电能脉冲输出

l       安全监测功能

n       三路接触（线缆或铜排）温度输入

n       环境温度输入

n       剩余电流（漏电电流）输入

l       通讯功能

n       通讯接口：RS485

n       通讯协议：MODBUS-RTU

n       通讯接线方式：两线制，屏蔽双绞线

n       通讯工作方式：半双工

n       通讯波特率：4800 / 9600 / 19200 bps

l       显示功能

n       LCD分段式液晶显示

n       切换、循环显示全电量参数

n       图形显示有功、无功功率方向

n       图形显示负荷、能量使用比重

l       逻辑功能

n       在线编程设置全参数

n       参数密码锁定、断电保存

n       恢复出厂设置

n       电能清零及设置初值

n       液晶背光亮度可调
