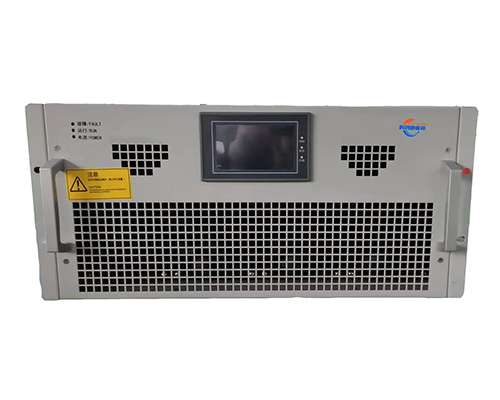

静止无功发生器，英文描述为:Static Var Generator，简称为SVG。又称高压动态无功补偿发生装置，或静止同步补偿器。是指自由换相的电力半导体桥式变流器来进行动态无功补偿的装置。SVG是目前无功功率控制领域内的最佳方案。相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式，SVG有着无可比拟的优势。

工作原理

SVG采用可关断电力电子器件(如IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。

使用环境

海拔高度：不大于2000m

环境温度：最高温度：＋40℃，最低温度：-25℃，日平均温度：不大于＋35℃

环境湿度：日平均相对湿度不大于95％

抗震烈度：不超过8度

安装环境：开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈振动的场所

技术参数

电源电压：380±10%V或690±10%V

电源频率：50±5%Hz

补偿容量：83kvar、120kvar、160kvar、200kvar、240kvar

动态响应时间：＜200υS

开关频率：20kHz

并机运行能力：可达10台并联运行

有功功率损耗：＜3%设备输出容量

噪音：≤65dB

防护等级： IP20

保护方式：电网过电压、电网错缺相、装置过流、直流母线过欠压、装置过热、过载自动限流保护

显示功能：电网功率、功率因数、各相电压电流、电网总畸变率、负载总电流值、滤波器输出总电流值显示、运行方式设定、故障信息及运行时间查询、现场适应性能设定

通讯：远程RS485/RS232及以太网通讯功能可选；上位机监控软件（选配）
