基本功能

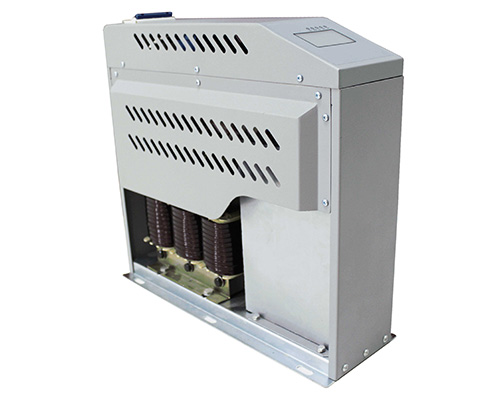

       抗谐波智能电力电容器是针对用电网络谐波含量高。 常规智能电容器不能正常运行的情况下而设计的,主要应用在电流谐波含有率低于40%的场所(如变频器等设备)，既能满足无功补偿，改善功率 因数，又能消除高次谐波对系统的影响，提高用电质量。

主要特点

采用高品质工业型低压电力电容器，无油化设计，安全性高;

采用无涌流投切开关，技术先进，性能稳定可靠;

采用闭环电路，磁路不饱和，无能源消耗，无电磁辐射;

采用特殊的技术与工艺，能有效的抑制高次谐波和涌流，抑制3～9次谐波效果明显;

模块化结构，组合灵活，扩容方便，安装简单，便于维护;

智能网络，R S485通讯接口，可以接入后台计算机，进行配电综合管理;

采用分散控制模式，20万次无故障投切，高可靠性，20万发无故障投切;

人性化的人机界面，操作简单，维护方便，利于现场故障查找;

内加SH防爆器及温控装置，提高严重谐波场所下的运行可靠性;

节能效果显著，有效提高功率因数，降低电能功耗，改善电能质量

主要功能

■滤波功能

电容器投切状态、过欠补状态、过欠压状态信号：保护动作类型、 自诊断故障类型信号。有效的抑制高次谐波和涌流，对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用，能消除高次谐波对电容器的影响，保护电路及电容器过载，防止电容器过热，绝缘介质的老化，自愈性能下降，使用寿命降低。

■无涌流投切功能

与专用电容投切开关配合，无投切涌流。

■保护功能

回路电流速切、过流保护：电容器过压、 欠压保护；电容器过温、 断相、 三相不平衡保护，当电容器温度超过65度，电容器整机退出运行保护，提高使用寿命，确保系统安全运行。

■信号功能

电容器投切状态、过欠补状态、过欠压状态信号：保护动作类型、 自诊断故障类型信号。

技术参数

环境条件：环境温度：-25℃～55℃，相对温度：20%～90%

测量精度：电压、电流:≤0.5%，功率因数:≤±0.01，温 度:≤±1℃

电源条件：工作电压：共补380V AC，分补220V AC，电压偏差：±20%，工作频率：50±1.5HZ，电压谐波：电压总畸变不大于5%，功率消耗：≤2W

控制方式：控制信号：多参数模糊控制，取样信号：0～2V AC
