产品价值

1.提高电力系统运行效率，减少二氧化碳排放

2.减少配电系统的停产时间和宕机时间

3.无需对电网进行详细分析，方案实施快速简单

4.不会过载，尤其适用于负载频繁升级的低压系统

5.满足供电局对电能质量的严格要求，可避免因电能质量问题引起的罚款或断电

型号说明

产品类别	电压等级	容量(A)	机型	线制
APF	400	30/50/75/100/150	机架式/壁挂式/立式	3P3W/3P4W

例：型号DRX-APFL-0.4-100-4-F,指代号为迪睿希德森的L系列APF，额定电压为400V,容量为100A的三相四线制机架式SVG .注：单模块大容量为150A!

安全特性

1.过载保护

2.内部短路保护 . 过热保护

3.过压及欠压保护 . 逆变桥保护

4.谐振保护

5.风扇故障报警

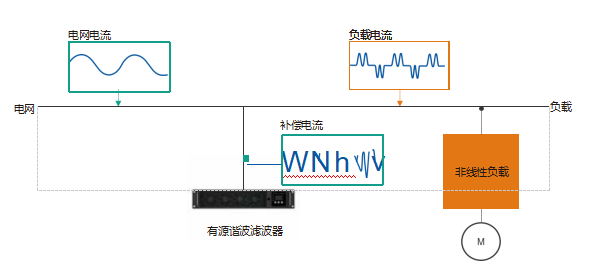

工作原理

有源滤波器三电平拓扑的优势

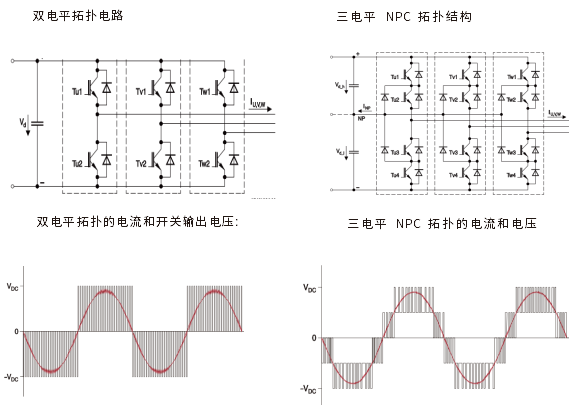

有源滤波器运行在一个三电平中性点钳位(NPC)拓扑结构的基础上。如下图所示，传统的双电平拓扑电路结    构由6个IGBT(在每相引脚和电流路径上有2个IGBT功率器件)，在三电平拓扑中，有12个IGBT(在每相引脚和电流    路径上有4个IGBT功率器件)。三电平拓扑电路可以在输出端产生三个电压等级，包括直流母线正电压，零电压和    直流母线负电压。双电平拓扑电路只能输出正电压和负电压。同时三电平拓扑电路还确保更高的质量和更好的谐    波输出电压，从而降低输出滤波器的要求及相关成本。

三电平NPC拓铺结构的主要优势

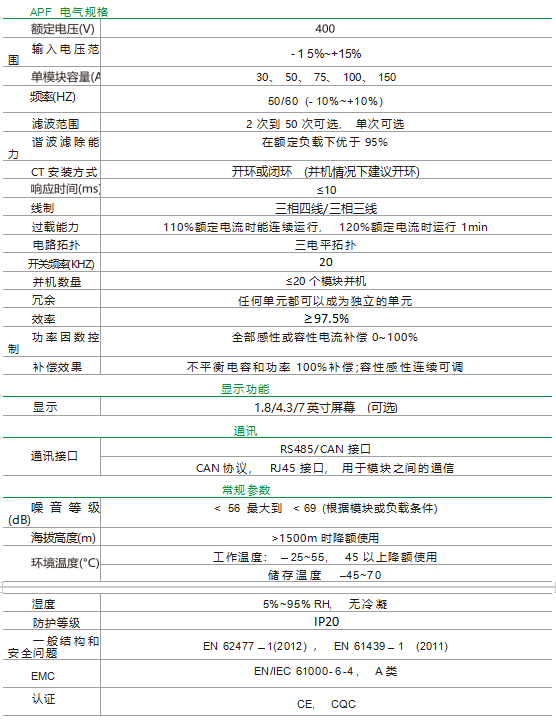

主要技术参数

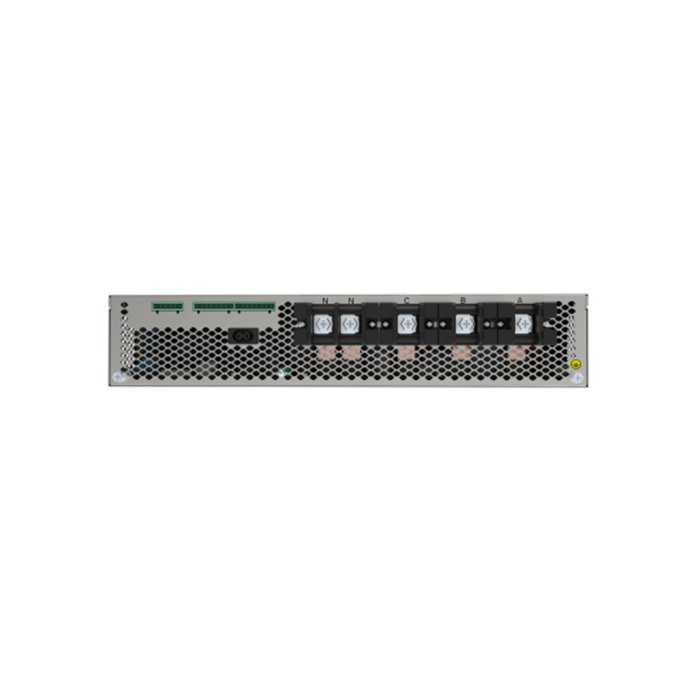

机架式APF

模块		尺寸:W*D*H(mm)	重量-净重（kg）
400V	30A	230*88*400	7.5
	50A	440*88*425	14
	75A	440*88*510	17.5
	100A	500      100*550	29
	150A	500          100            550	31

壁挂式APF

模块		尺寸:W*D*H(mm)	重量-净重（kg）
400V	30A	230*88*400	7.5
	50A	440*88*425	14
	75A	440*88*510	17.5
	100A	500    100*550	29
	150A	500          100          550	31

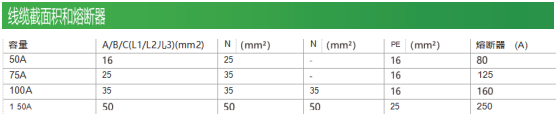

推荐参数值

*推荐使用铜芯线缆

*如果带有谐波补偿功能，N线截面积至少是相序线截面积的1.5倍

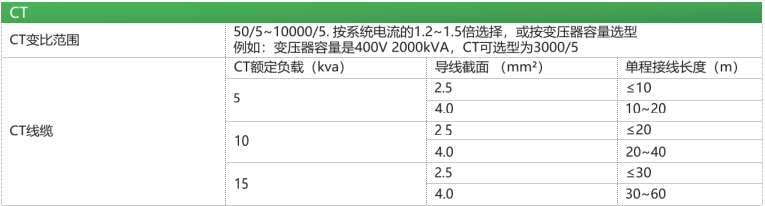

*额定次级功率大于1VA;

*精度要求在0.5级以上;

*CT二次侧须保证可靠接地(只需一端接地即可);

*互感器揽推荐选用带屏蔽双绞线缆(RVVP)，15m以内线径截面2.5mm2，15~30m线径截面取4mm2。

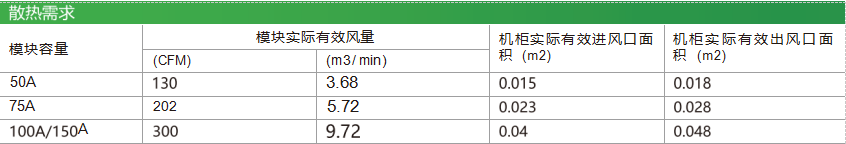

*举例:400A的有源谐波滤波器柜需按照100A的4倍计算需求风量、小进风口面积和前后门板小开孔尺寸
