经济款SVG

DRX-SVG-L系列SVG采用三电平拓扑结构，提供快速响应的无功功率补偿、谐波滤除和负载平衡等电能质量解决方案。静止无功发生器的模块容量从20kVar到100kVar，允许20个模块并联，用户可轻松得到无功补偿的容量。

经济款APF-2

产品价值

1.提高电力系统运行效率，减少二氧化碳排放

2.减少配电系统的停产时间和宕机时间

3.无需对电网进行详细分析，方案实施快速简单

4.不会过载，尤其适用于负载频繁升级的低压系统

5.满足供电局对电能质量的严格要求，可避免因电能质量问题引起的罚款或断电

型号说明

产品类别	电压等级	容量(Kvar)	机型	线制
SVG	400	35/50/75/100	机架式/壁挂式	3P3W/3P4W

例：型号DRX-SVGL-0.4-100-4-F,指代号为迪睿希德森的L系列SVG，额定电压为400V,补偿容量为100kvar的三相四线制机架式SVG .注：单模块大容量为100Kvar!

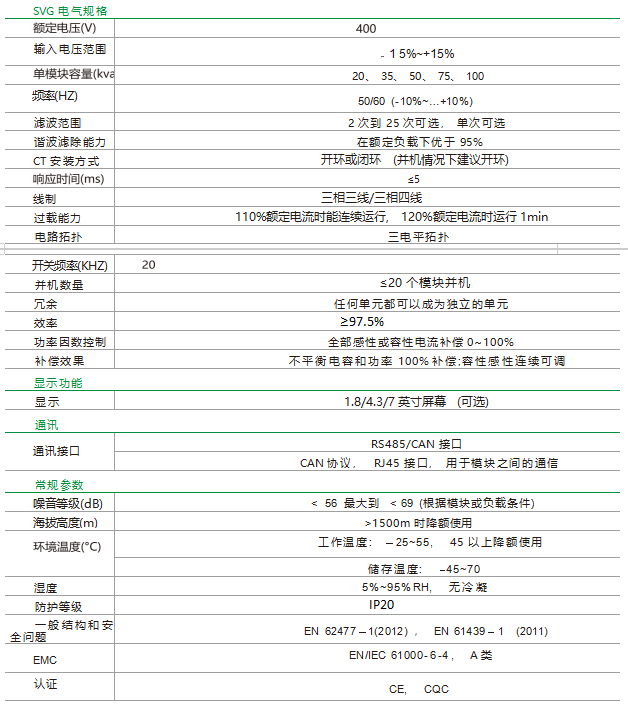

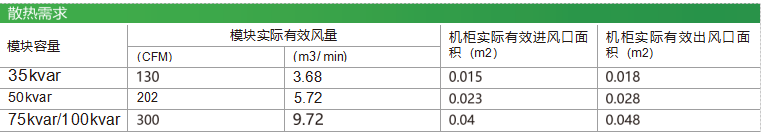

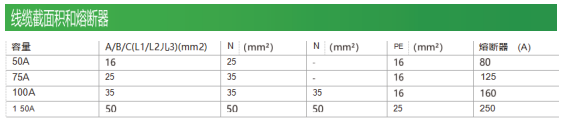

安全特性

1.过载保护

2.内部短路保护 . 过热保护

3.过压及欠压保护 . 逆变桥保护

4.谐振保护

5.风扇故障报警

工作原理

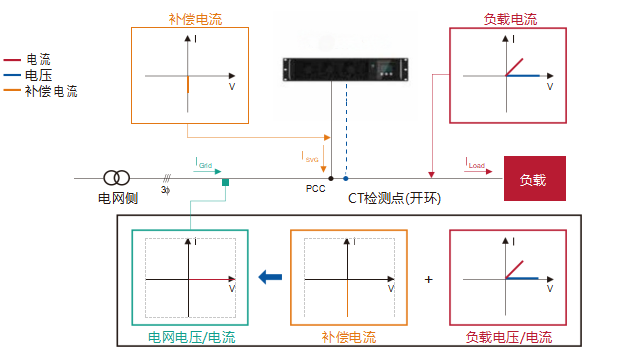

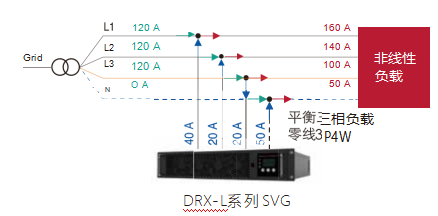

3p3w和3p4w平衡三相负载

DRX-L系列SVG可以在三相三线系统和三相四线系统中用于平衡三相负载或降低中性线负载。因此，在不平衡情况严重的农村地区，和一些工业场合,L系列DRX-LSVG是理想的解决方案。

静止无功发生器三电平拓扑的优势

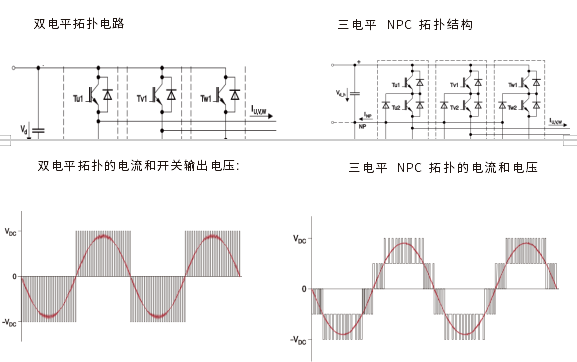

静止无功发生器运行在一个三电平中性点钳位(NPC)拓扑结构的基础上。如下图所示，传统的双电平拓扑电路结构由6个IGBT(在每相引脚和电流路径上有2个IGBT功率器件)，在三电平拓扑中，有12个IGBT(在每相引脚和电流路径上有4个IGBT功率器件)。三电平拓扑电路可以在输出端产生三个电压等级，包括直流母线正电压，零电压和直流母线负电压。双电平拓扑电路只能输出正电压和负电压。同时三电平拓扑电路还确保更高的质量和更好的谐波输出电压，从而降低输出滤波器的要求及相关成本
