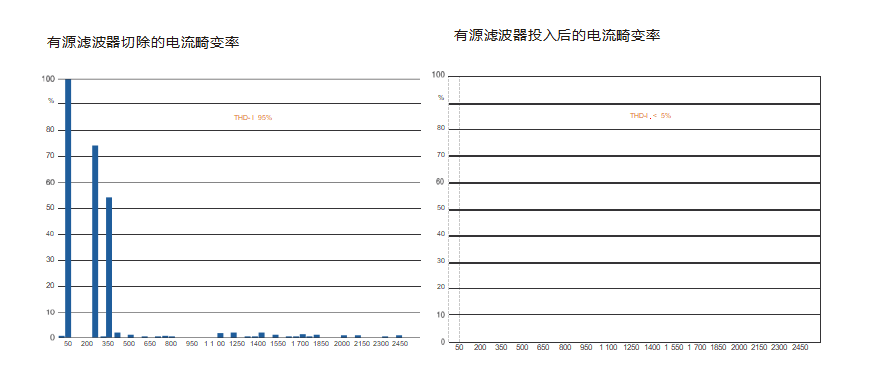

产品价值

1. 提高电力系统运行效率，减少二氧化碳排放
2. 减少配电系统的停产时间和宕机时间
3. 无需对电网进行详细分析，方案实施快速简单
4. 不会过载，尤其适用于负载频繁升级的低压系统
5. 满足供电局对电能质量的严格要求，可避免因电能质量问题引起的罚款或断

型号说明

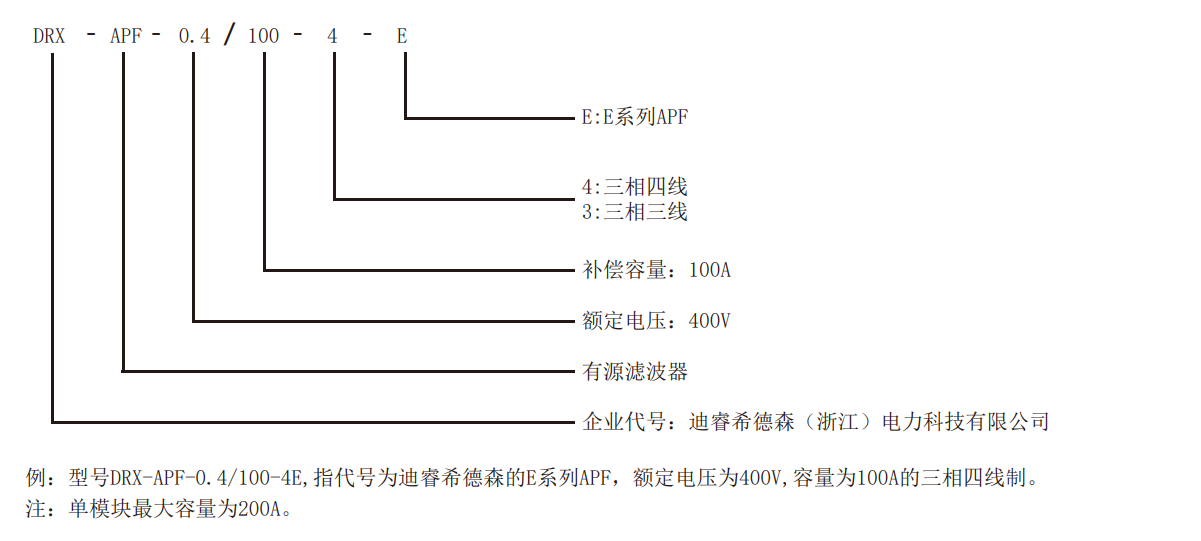

产品类别	电压等级	容量(Kvar)	机型	线制
APF	400	30/50/75/100/ 150/200	机架式/壁挂式/立式	3P3W/3P4W

安全特性

1. . 过载保护
2. . 内部短路保护 . 过热保护
3. . 过压及欠压保护 . 逆变桥保护
4. . 谐振保护
5. . 风扇故障报警

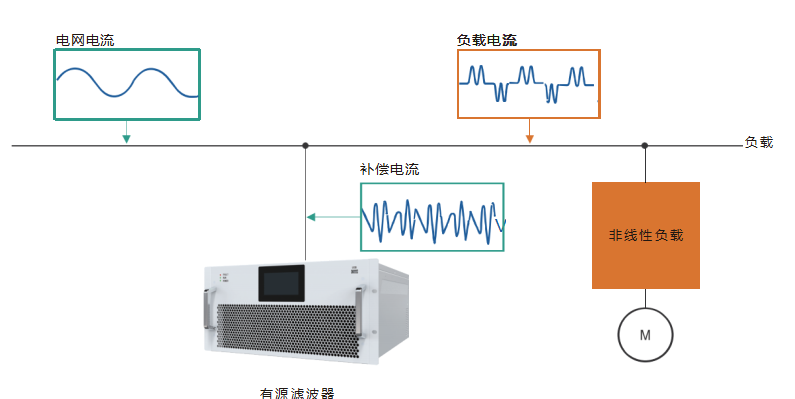

工作原理

有源滤波器三电平拓扑的优势

有源滤波器运行在一个三电平中性点钳位(NPC)拓扑结构的基础上。如下图所示，传统的双电平拓扑电路结 构由6个IGBT(在每相引脚和电流路径上有2个IGBT功率器件)，在三电平拓扑中，有12个IGBT(在每相引脚和电流 路径上有4个IGBT功率器件)。三电平拓扑电路可以在输出端产生三个电压等级，包括直流母线正电压，零电压和 直流母线负电压。双电平拓扑电路只能输出正电压和负电压。同时三电平拓扑电路还确保更高的质量和更好的谐波输出电压，从而降低输出滤波器的要求及相关成本

双电平拓扑电路三电平 NPC 拓扑结构

双电平拓扑的电流和开关输出电压: 三电平 NPC 拓扑的电流和电压

三电平NPC拓铺结构的主要优势

主要技术参数

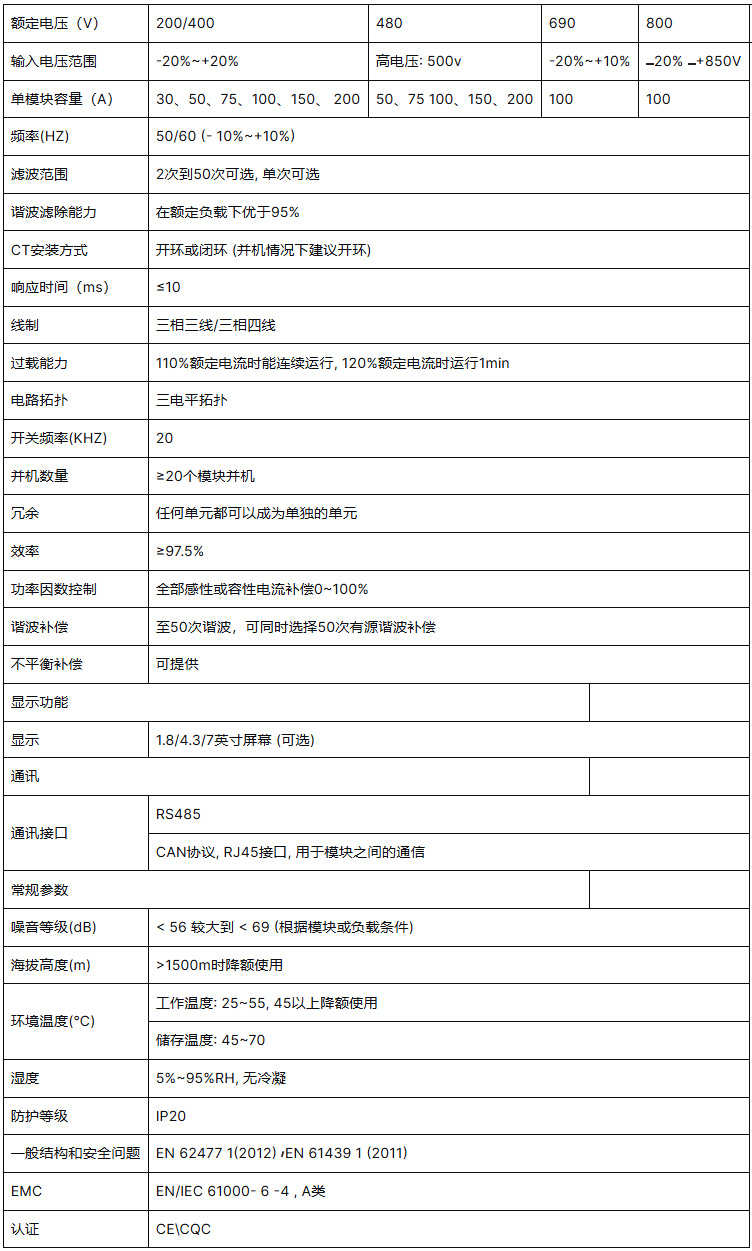

电气规格

显示功能

* 额定电压为200v时, 无功补偿容量是额定电压为400v补偿容量的一半。

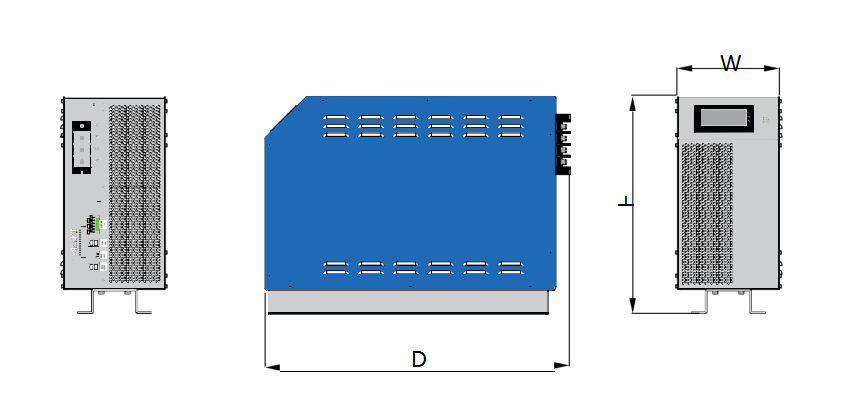

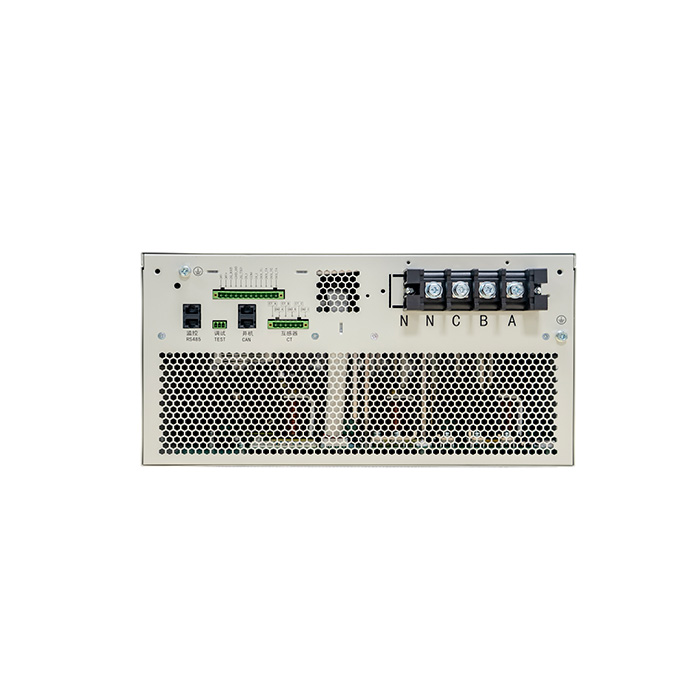

机架式APF

壁挂式APF

立式APF

推荐参数

*推荐使用铜芯线缆

*如果带有谐波补偿功能，N线截面积至少是相序线截面积的1.5倍

*额定次级功率大于1VA;

*精度要求在0.5级以上;

*CT二次侧须保证可靠接地(只需一端接地即可);

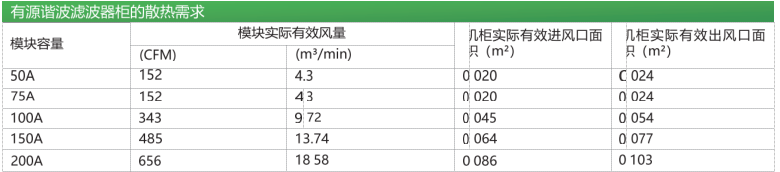

*互感器揽推荐选用带屏蔽双绞线缆(RVVP)，15m以内线径截面2.5mm2，15~30m线径截面取4mm2。*举例:400A的有源谐波滤波器柜需按照100A的4倍计算需求风量、小进风口面积和前后门板小开孔尺寸
