产品概述

DRX-800DF型单相导轨式复费率电能表是本公司集多年的电表设计经验，所推出的新微型智能电能表。

该系列仪表采用高清晰段式LCD 显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能;可通过 RS485 通讯接口与上位机实际数据交换，实现对电表远程抄表、远程控制拉合闸功能，极大地方便了用电自动化管理。

该系列仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T17215、GB/T17883 的各 项技术要求。

功能特点

◆可进行单相有功正，并可测量电压、电流、有功功率、功率因素等电测参数，电量按总、尖、平、谷分别累计。

◆所有存储数据断电后不丢失，并能保持10年以上。

◆时钟误差在0.5s/天以内，具有日历、计量和国年自动切换功能。可编程设置一年二个时区，二个时段表，12个日时段

数及尖、峰、平、谷4种费率，时段小间隔为30分钟。

◆具有数据轮显和数据键显功能，可通过面板上的翻页按键查询所有显示项。可设置为轮显模式，轮显时间默认为4s。

◆通过编程键可设置限流值、过压值，当电流超过设定值，会拉闸60秒后恢复到设定值之内自动合闸，当电流还超过设 定值，继续拉闸。当电压超过设定值会拉闸;当电压恢复到设定值之内自动合闸。

◆通过RS485 组成有线或无线网络进行远程自动抄表，远程售电、远程拉合闸等功能，实现电量智能化管理。

规格及型号参数

◆额定电流(A):5(20)A、10(40)A、15(60)A、20(80)A、30(100)A

◆额定电压(V):AC220V

◆额定频率 (Hz):50Hz 或 6 0Hz

◆准确等级：有功1级、无功2.0级或有功0.5级、无功2.0级

◆通讯规约：DL/T645-2007 或MODBUS 可 选

◆显示屏：夜光液晶屏

◆显示模式设置为循环模式时，显示总有功电量、电压、电流、频率、功率等，循环显示时间默认为4S.

◆接线方式：直接式或CT式可选

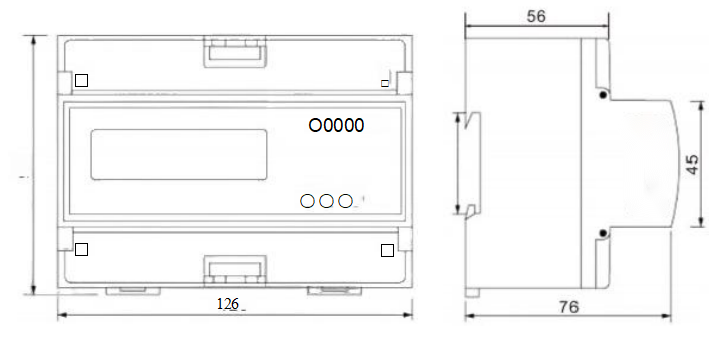

外形及安装尺寸
