产品概述

DRX-800S型三相四线导轨式电能表(4P) 是采用前列微电子技术及SMT 生产工艺制造的产品，本产品用于额定频率 50Hz 的三相交流有功电能的计量。该三相有功电能表是实现居民用电计费的理想计量仪表，还具有计量精度高、灵敏度 高、性能可靠、负荷宽、功耗低、体积小、重量轻、操作简单、便于安装等特点。

该产品符合GBT17215.321-2008 标准中对电子式电能表的全部技术要求。

功能特点

◆液晶显示6+2(6位整数，2位小数);无源脉冲输出，符合DIN 43864标准。

◆采用内含数字乘法器的国外新型电能集成电路，提高了仪表的动态工作范围，使实际过载能力达10倍以上。

◆在5%lb-Imax范围内有良好的误差线性。

◆元件少、功耗低、电表结构简单。

◆电表内所有元件均选用长寿命、高可靠的电子电器件，因而具有寿命长、可靠性高的特点。

规格及主要技术参数

◆额定电流 (A):1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A

◆额定电压 (V): 三相四线3×220/380V

◆额定频率 (Hz):50Hz 或 6 0Hz

◆准确等级：1级

◆通讯规约：DL/T645-2007 或MODBUS 可 选

◆显示屏：液晶屏

◆显示功能：当前总有功、无功电量、三相电压、三相电流、三相功率、频率、功率因数

◆通讯功能可选：RS485

◆接线方式：直接式或CT式可选

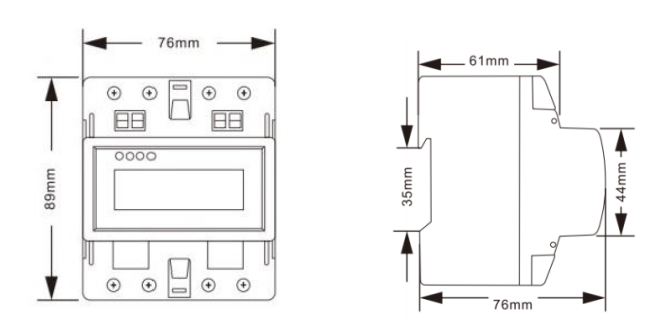

外形及安装尺寸
