产品概述

DRX-800SF型三相四线导轨式复费率电能表(7P) 是本公司集多年的电表设计经验，所推出的新微型智能电能表。

该系列仪表采用高清晰段式LCD 显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能;可通过 RS485 通讯接口与上位机实际数据交换，实现对电表远程抄表、远程控制拉合闸功能，极大地方便了用电自动化管理。该系列仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T17215、GB/T17883 的 各 项技术要求。

功能特点

◆可实现三相有功，无功电能的正、反向计量功能，且具有功率方向指示功能，并可测量三相电压、电流、有功功率、无 功功率、功率因素等电测参数。电能按总、尖、峰、平、谷分别累计和存储。

◆具有存储数据断电后不丢失，并能保持10年以上。

◆时钟误差在0.5s/天以内，具有日历、计量和闰年自动切换功能。

◆可编程设置一年二个时区，二个时段表，12个日时段数及尖、峰、平、谷4种费率，时段小间隔为30分钟。

◆具有数据轮显和数据键显功能，可通过面板上的翻页按键杏询所有显示项。可设置为轮显模式，轮显时间默认为4s。

◆通过编程键可设置限流值、过压值，当电流超过设定值，会拉闸60秒后恢复到设定值之内自动合闸;当电流还超过设定 值，继续拉闸。当电压超过设定值会拉闸;当电压恢复到设定值之内自动合闸。

◆通过RS485 组成有线或无线网络进行远程自动抄表，远程售电、远程拉合闸等功能。

规格及主要技术参数

◆额定电流 (A):1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A、30(100)A

◆额定电压(V): 三相三线：3x380V 或3 x100V 可选

◆三相四线：3×220/380V

◆额定频率(Hz):50Hz 或60Hz

◆准确等级：有功1级、无功2.0级或有功0.5级、无功2.0级

◆通讯规约：DL/T645-2007 或MODBUS 可选

◆显示屏：夜光液晶屏

◆显示模式设置为循环模式时，显示总有功电量、正、反向有功总电量、正、反向无功总电量、电压、电流、频率、功 率、功率因素等

◆接线方式：直接式或CT式可选

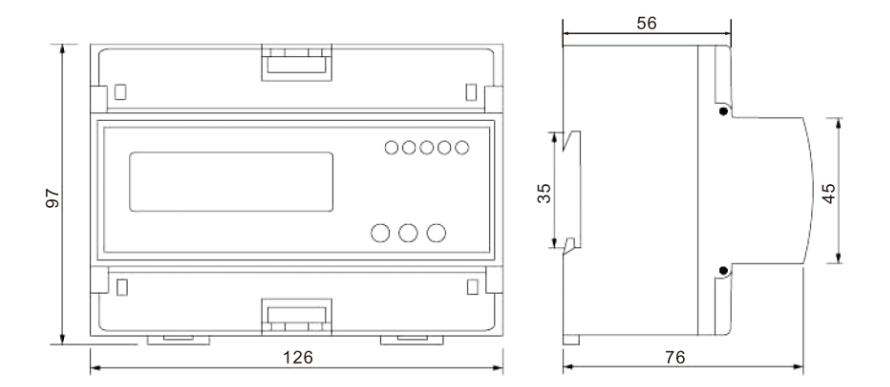

外形及安装尺寸
