产品概述

◆该系列产品具有较大的通流能力，适用于低压配电系统的C级(Ⅱ级)和D级(Ⅲ级)保护。根据不同的供电体系选用不同的组合接线方式。

◆高能压敏电阻，纳秒级响应速度;

◆具有过热、过流保护;

◆本地指示1)和遥讯报警触点2);

1)保护器上直观显示保护器工作状态

2)提供远程监控保护器状态的触点，需外接线路

◆带电可拔插，模块失效可更换;

◆标准35mm导轨安装方式。

型号及含义

性能参数

产品型号	dRX600D1-20	dRX600D1-40	dRX600D1-60
较大持续运行电压Uc（）V	385VAC50 ~60Hz	385VAC50 ~60Hz	385VAC50 ~60Hz
标称放电电流In(8/20μs)	10KA	20kA	30kA
较大放电电流Imax(8/20us)	20kA	40kA	60kA
保护水平Up	1.5KV	1.8KV	2.2KV
本地失效指示	窗口绿色：正常；窗口红色：失效
遥信报警触点	一对常开、常闭触电
声光报警器	选配
接线能力	1.5~35mm²
安装	安装在35mm导轨上
外壳材料	PA66增强型阻燃尼龙
外壳防护等级	IP20
安装方式	标准35mm导轨
认证	CQC、CE、 型式试验

注1:较大持续运行电压可选：有275V,320V、385V、420V、485V、550V等

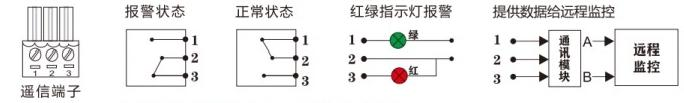

遥信端子使用接线图

1.端子1和2为常闭触点，2和3为常开触点

2.如需要提供数据给远程监控，需要另配RS485 通讯模块

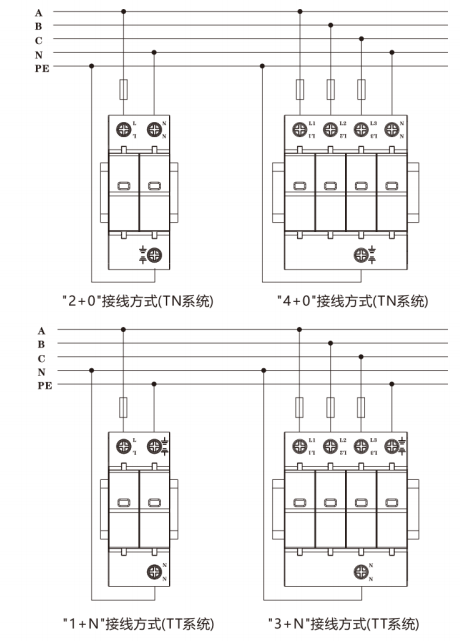

安装示意图

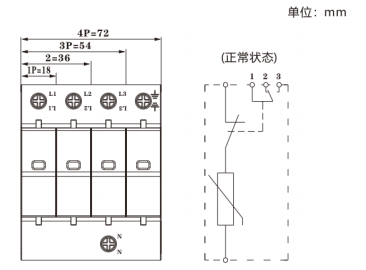

外型尺寸及电路图
